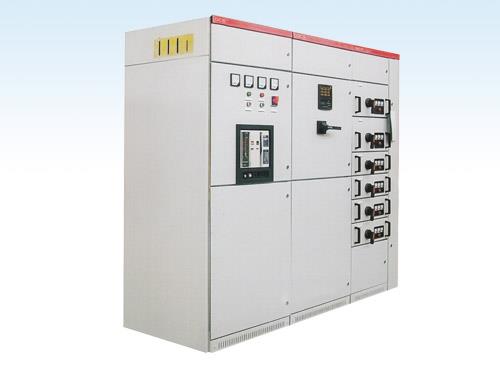

1、概述及用途
本装置适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。在大型发电厂，石化系统等自动化程度高，要求与计算机接口的场所，作为三相交流频率为50（60）Hz、额定工作电压为660V
以下的发、供电系统中配电、电动机集中控制，无功功率补偿使用的低压成套配电装置。
本装置性能符合GB7251-1997《低压成套开关设备和控制设备》，维护方便，性能可靠。
2、使用环境
开关柜系户内装置，适用于下列条件
2.1 周围空气温度不高于+40℃，不低于-50℃，并在24小时内其平均
温度不高于35℃。
2.2 大气条件：空气清洁，相对湿度在最高温度为+40℃时不超过
50%，在较低时允许有较高的湿度，例如：+20℃时为90%。
2.3 海拔高度不超过1000m。
2.4 安装倾斜度不超过5度。
2.5 无显著振动和冲击振动的地方。
2.6 无爆炸危险的介质中，且介质无足以腐蚀和破坏绝缘的气体和尘
埃（包括带电尘埃）。

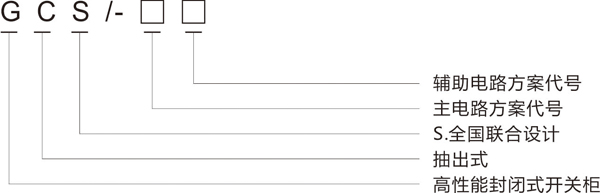

3、型号说明
.jpg)
4、结构
本开关柜的结构是组合装配的，其框架由薄钢板采用特殊工艺冲压形成的直柱，横档、特殊箱角、连接件、门和各种安装板全部用螺丝订紧固连接而成。该种结构，免除了焊接变形和压力，框架外形尺寸和零部件外形尺寸和开孔尺寸是按模数M=20mm变化的。零部件通用性高、适应性强，整个柜架挺直并具有较强的机械强度。框架分为母线室、电缆室、组件室三部分。

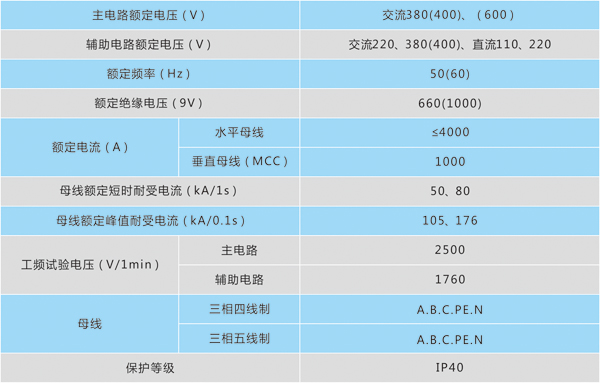

5、技术参数
.jpg)
.jpg)
