1、概述及用途

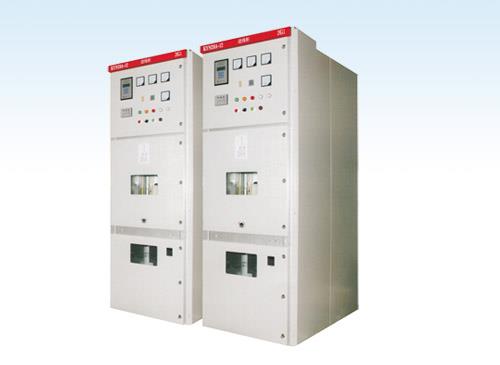

KYN28-12铠装中置式金属封闭开关设备（以下简称开关柜）是适应市场需求而开发的新型产品，可取代各种老型的金属封闭开关设备，如KYN1-10、JYN2-10、GBC-10等系列产品。其产品具有以下明显优点：
1.1  产品的外壳完全是由敷铝锌钢板经CNC机床加工多重折弯成形后
用螺栓组装而成，具有很高的机械强度，有效地保证了产品的整齐
和美观，柜门采用喷塑涂覆，具有较强的抗冲击和耐腐蚀能力。产
品外壳具有IP4X级的防护等级。
1.2  本产品的主开关可配置ABB公司生产的VD4型真空断路器、C3系
列固定式负荷开关，同时也可配置多种国产系列真空断路器（如
VS1、VH1、VK、ZN28），以取代国外同类产品。
1.3  无论是选用何种断路器、其裸导体空气绝缘距离均能保证大于
125mm，复合绝缘大于60mm。其断路器均具有长寿命、高参
数、少维护、体积小的独特优点。
KYN28-12铠装中置式金属封闭开关设备适用于3.6~12kV三相交流50Hz电网，作为接受和分配电能，并对电路实行控制、监测和保护之用。可用于单母线、单母线分段系统或双母线系统。开关设备符合IEC298《额定电压1kV以上及52kV以下交流金属封闭开关设备和控制设备》、IEC694《高压开关和控制设备共用条款》、我国GB3906《3-35kV交流金属封闭开关设备》及DL404《户内交流高压开关柜订货条件》，德国DIN.VDE670《额定电压1kv以上的交流开关设备》等标准的要求。并且具有完善、可靠的防误操作功能。

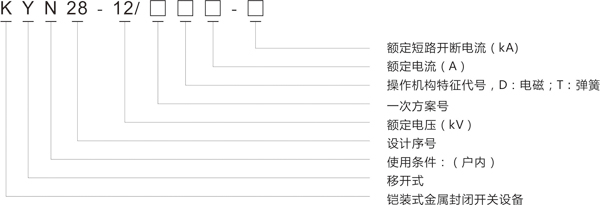

2、型号及含义

3、正常使用条件

3.1  周围空气温度：上限+40℃，下限-10℃；
3.2  相对湿度：日平均不大于95%；月平均不大于90%；
3.3  海拔高度：不超过1000m；
3.4  地震烈度不超过8度；
3.5  无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动的场合，当使用条件超出上述范围时，应由用户与我公司协
商确定允许范围及技术措施。

4、技术数据
