1、概述及用途
本产品系列化、模块化、功能强大、设施齐全、体积小、重量轻、外形美观，适用于城市公用配电、路灯供电、工矿企业、高层建筑、生活小区、油田码头及工地街头用电。
本产品符合SD320-1992《箱式变电站技术条件》和GB/T17467-1998《高压/低压预装式变电站》的标准。

3、使用条件

3.1  海拔高度：≤1000m
3.2  周围环境温度：最高不超过+40℃，最低不低于-25℃，24h平均温度不超过+35℃
3.3  地震水平加速度不大于0.4m/s ，垂直加速度不大于0.2m/s
3.4  无剧烈振动和冲击及爆炸危险场合

4、结构特征

4.1  本产品由高压配电装置，变压器及低压配电装置联接而成。分成三个功能隔离室，即高压室、变压器室和低压
       室，高低压室功能齐全，高压室由环网柜组成一次性供电系统布置成环网供电、终端供电、双电源供电等多种       供电方式。还可装设高压计量的要求，变压器可选择S7、S9以及其他非晶态损耗油浸式变压器和干式变压器。
       变压器室设置起动强迫风冷系统，低压室根据用户要求可采用面板或柜装式结构组成用户所需供电方案，有动
       力配电、照明配电、无功功率补偿、电能计量等多种功能，满足用户的不同要求，并方便用户的供电管理和提
       高供电质量。
4.2  高压室结构紧凑合理，并且有全面防误操作联锁功能。各室均有自动及强迫照明装置。高低压室所选用全部元
       件性能可靠、操作方便，使产品运行安全可靠、操作维护方便。
4.3  采用自然通风和强迫通风两种方式。使通风冷却良好。变压器室和低压室均有通风道，排风扇有温控装置，按
       设定温度能自动启动和关闭，保证变压器满负荷运行。
4.4  箱体结构能防止雨水和污物进入，采用热镀锌彩钢板或防铝合金板制作，经防腐处理。具备长期户外使用的条
        件，确保防腐、防水、防尘性能，使用寿命长，同时外形美观。

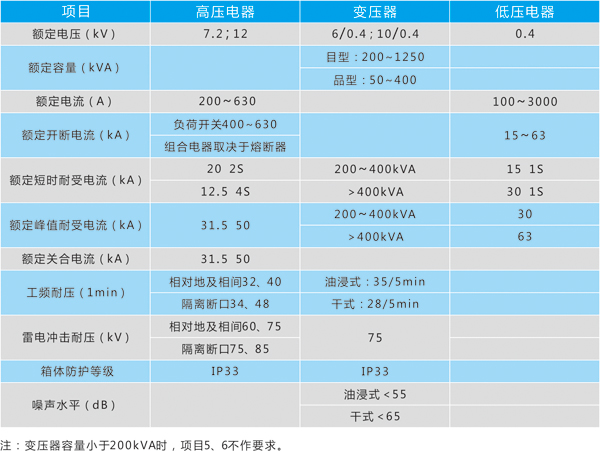

5、技术数据
